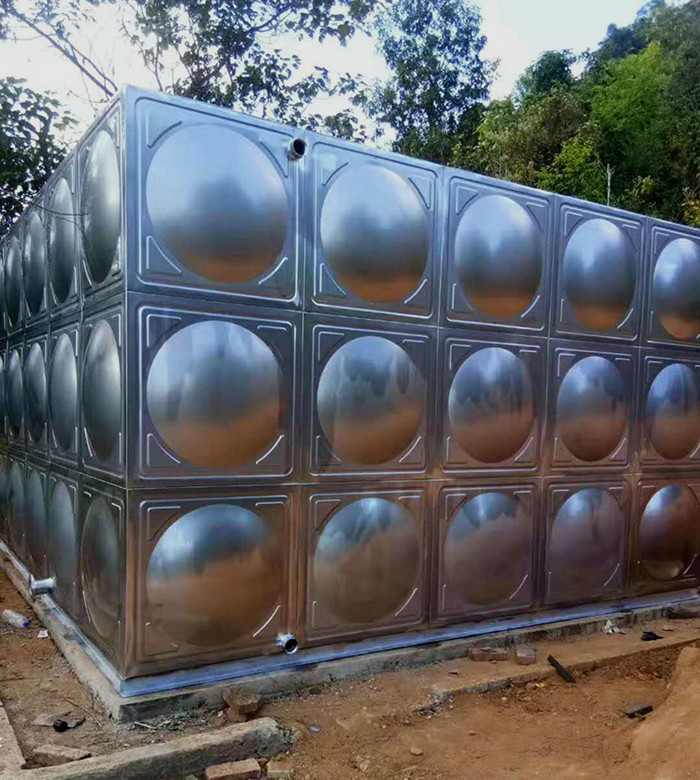

拼裝不銹鋼水箱內部結構圖,拼裝不銹鋼水箱內部是怎樣的？見過拼裝不銹鋼水箱的朋友肯定會覺得拼裝不銹鋼水箱的構造比較簡單，但是大家不知道的是拼裝不銹鋼水箱內部結構還是挺復雜的，下面為大家詳細展示下內部結構圖。

1、底板：位于水箱底部，一般為2*1的平板（正常規格）其余按水箱實際尺寸進行裁剪。厚度根據水箱尺寸、基礎、大小、高度來定。其厚度一般為3.0~1.2。

2、  側板：側板尺寸分為1000*1000、1000*500、500*500三種常規尺寸。也可根據水箱實際尺寸進行靈活變動。厚度以水箱高度來決定。一般離底部越近。板材越厚。一般為2.5~1.2。

3、頂板：頂板和側板規格型號是一致的，區分在于厚度，頂板厚度是水箱薄的。一般為1.0mm。

4、人孔、扶梯、透氣孔

人孔是進入水箱內部檢修觀察孔。一般預留在水箱進水口附近，規格為800mm*800mm的圓形孔徑，上面安裝有人孔蓋。

扶梯的作用用于維修人員檢查維修水箱頂部和內部，扶梯高度根據水箱高度來決定，比水箱高出200mm，其寬度為300mm，每一個間隔不得超過350mm。

透氣孔是防止水箱內部氣壓膨脹，內部空氣流通的作用。注：透氣孔，外部口須安裝防蟲網。防止水源被蟲鼠污染。

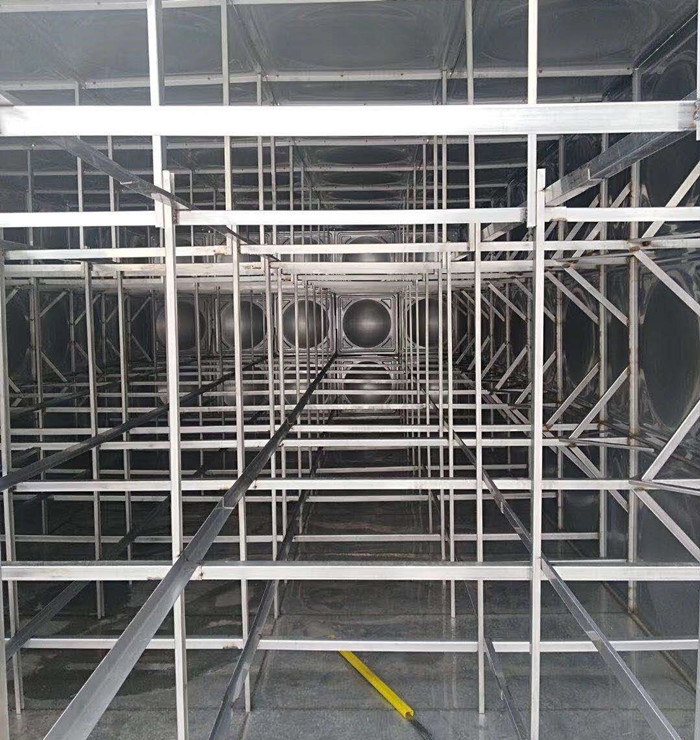

5、拉筋

水箱內部主要結構。起到支撐和穩固水箱的作用。拉筋又分為主拉、斜拉、立柱三大類。一般型號分為4*4、4*1、3*2或槽鋼式3*2*2、3*1*1幾種。

主拉：主拉主要作用是防止水箱變形，生活不銹鋼水箱供應廠家分享一般采用較厚材料4*4規格。其間距一般為1000mm一條，大型水箱特別是高度超過3米以上的。其間距應該為500mm一條，其拉力，不讓水箱因水箱壓力過大導致變形。

斜拉：斜拉主要的作用在于分擔主拉筋的拉力，進一步對水箱板進行穩固，切成500mm的長度，連接在水箱與主拉之間。常規尺寸為4*1厚度一般以靠近頂部的側板厚度為基準。

立柱：主要的作用是支撐作用，防止頂板蹋陷，變形。一般采用4*4的規格，厚度以頂部板厚為基準。
